参数

单位

参数值

工作波长范围

nm

850/1310±40

1260~1620

测试波长

nm

850&1310

1310&1550

典型插入损耗

dB

0.8

0.5

最大插入损耗

dB

1.2

0.8

最小回波损耗

dB

MM   30

SM  50

最小串扰

dB

MM  35

SM  55

最大偏振相关损耗

dB

0.05

最大波长相关损耗

dB

0.25

最大温度相关损耗

dB

0.25

重复性

dB

          ≤±0.02

工作电压

V

3.0 or 5.0 （+/-0.5）

使用寿命

次

≥10,000,000

最大开关时间

ms

8

传输光功率

mW

500

工作温度

℃

-20to+70

储存温度

℃

-40to+85

电路接口

--

4Pin 排插

外形尺寸

mm

55*30*12.8（±0.5）

以上参数均不含连接头数据，含头，插入损耗加0.3dB，回波损耗少5dB，消光比小2dB。

器件加头，默认KEY键慢轴对准。

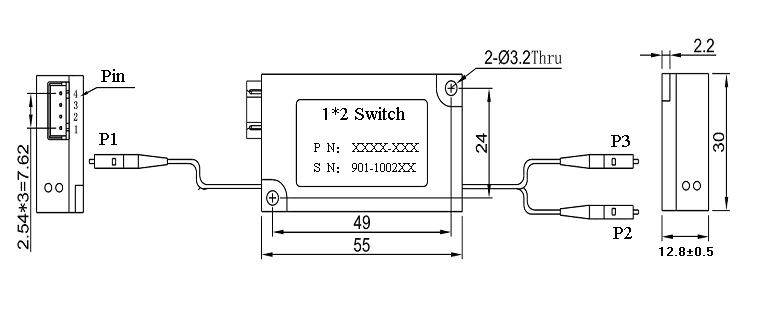

封装尺寸

引脚配置

光路

电驱动

状态

光路

Non-Latching Type

Pin1

Pin2

Pin3

Pin4

P1→P2

--

--

Close

--

P1→P3

V+

GND

Open

--

订货信息

分类

器件；模块

端口类型

12=1x2；22=2x2；14=1x4……

类型

N=无；R=反射型；T=透射型

工作波长

850=850nm；1310=1310nm；1550=1550nm；1315=1310&1550nm

驱动电压

3=3v；5=5v

闭锁型

1=Latching；2=Non-latching

光纤类型

01=SMF28e；02=HI1060;03=HI980；04=HI780；05=MM62.5/125

;06=MM50/125;07=PM

尾纤

0=250裸纤；1=900um 套管； 2=2.0mm套管； 3=3.0 套管

尾纤长度

0=0.8m；1=1m

连接器

0=FC/UPC；1=FC/APC；2=SC/UPC；3=SC/APC；4=LC/UPC；5=LC/APC

选配

A=器件；B=器件+驱动+ 支架；C=100*80*36.5mmmk；D=55*30*13mm

模块；E=160*100*65mm模块；F=55*26*11mm模块
