参数

标准值

类型

标准工作距离

长工作距离

工作距离 (mm)

5~20

21~100

等级

P

A

A

插入损耗(λc,23℃) (dB)

（ λc @1310&1550nm)

Typ.

0.15

0.20

0.25

Max.

0.20

0.25

0.30

插入损耗(λc,23℃) (dB)

(λc @980&1064nm)

Typ.

0.18

0.23

0.30

Max.

0.23

0.27

0.35

消光比(dB)

Max.

25

23

22

回波损耗 (dB)

60

55

封装尺寸 (mm)

Ф2.8X9 (without metal tube)

Ф3.2X10（with metal tube）

光纤类型

保偏熊猫光纤

光纤长度 (m)

1米 or others

承受功率 (mw)

500

工作温度 (℃)

-5～70

储藏温度(℃)

-40～85

以上参数均不含连接头数据，含头，插入损耗加0.3dB，回波损耗少5dB，消光比小2dB。器件默认慢轴对准。

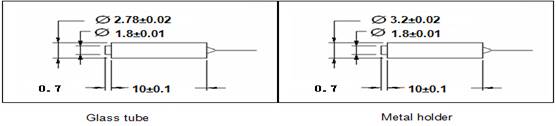

封装尺寸

订货信息

产品名称

保偏光纤准直器

工作波长

1550=1550nm；1310=1310nm；1064=1064nm；980=980nm

工作距离

005=5mm；010=10mm；050=50mm；100=100mm

封装尺寸

28=Ф2.8*9玻璃管封装；32=Ф2.8*10镀金管封装

尾纤类型

0=250um裸光纤；1=900um松套管；2=2.0mm松套管；3=3.0松套管

连接头类型

0=FC/UPC；1=FC/APC；2=SC/UPC；3=SC/APC；4=LC/UPC；5=LC/AP
