参数

单位

参数值

中心波长

nm

1550； 1310

1064

工作波长范围

nm

±20

±5

结构

-

单级

双级

单级

双级

典型隔离度

dB

42

58

40

55

最小隔离度

dB

32

48

35

45

典型插入损耗

dB

0.4

0.5

1.5

2.4

最大插入损耗

dB

0.55

0.65

1.8

3.2

最小消光比（B）

dB

20

20

20

20

最小消光比（F）

dB

25

25

22

22

最小回波损耗

dB

50/50

最大承受功率

mW

300

承受最大拉力

N

5

光纤类型

-

PM光纤

工作温度

℃

-5to+70

储存温度

℃

-40to+85

以上参数均不含连接头数据，含头，插入损耗加0.3dB，回波损耗少5dB，消光比小2dB。

器件加头，默认KEY键慢轴对准。

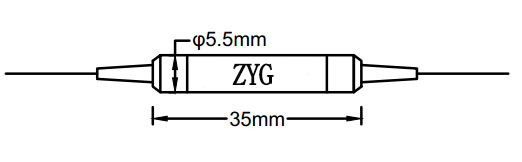

封装尺寸

订货信息

产品名称

保偏光纤隔离器

工作波长

1550=1550nm；1310=1310nm；1064=1064nm;980=980nm；850=850nm

结构等级

S=单级；D=双级

工作轴

S=慢轴；F=快轴；B=双轴

尾纤类型

0=250um裸光纤；1=900um松套管；2=2.0mm松套管；3=3.0松套管

连接头类型

0=FC/UPC；1=FC/APC；2=SC/UPC；3=SC/APC；4=LC/UPC；5=LC/APC
