参数

单位

参数值

中心波长

nm

980

工作波长范围

nm

±5

典型插入损耗23℃

dB

1.3

最大插入损耗23℃

dB

1.5

典型峰值光隔离度

dB

25

最大光隔离度23℃

dB

22

最大偏振相关损耗23℃；PI

dB

0.15

最小消光比23℃；PM

dB

20

最小回波损耗

dB

45

最小串扰

dB

45

最大平均承受光功率

W

1；2；5；20（Including Port 1 & Port 2）

最大脉冲峰值功率

KW

10

承受最大拉力

N

5

光路

-

Port1→Port2→Port3

光纤类型

-

HI1060;PM；其他光纤

工作温度

℃

+10to+50

储存温度

℃

-0to+60

封装尺寸

mm

82*38*38

以上参数均不含连接头数据，含头，插入损耗加0.3dB，回波损耗少5dB。

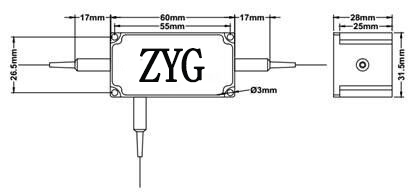

封装尺寸

订货信息

产品名称

905高功率环形器

工作轴

S=慢轴工作；F=快轴工作；B=双轴工作

工作波长

905=905nm；1064=1064nm；1030=1030nm

光纤类型

1=HI1060；2=PM；3=其他光纤

平均光功率

00=500mW, 01=1W, 02=2W,......, 05=5W

尾纤类型

0=250um裸光纤；1=900um松套管；2=2.0mm松套管；3=3.0松套管

连接头类型

0=FC/UPC；1=FC/APC；2=SC/UPC；3=SC/APC；4=LC/UPC；5=LC/APC
