参数

单位

参数值

中心波长

nm

1064

工作波长范围

nm

±10

典型插入损耗

dB

1.8

最大插入损耗

dB

2.1

最小光隔离度

dB

20

典型隔离度

dB

25

偏振相关损耗

dB

≤0.2

回波损耗

dB

55

承受光功率

mW

500

光纤类型

-

HI1060

承受最大拉力

N

5

光路

-

Port1→Port2→Port3

工作温度

℃

-5to+70

储存温度

℃

-40to+85

封装尺寸

mm

34*8.4*8.4

以上参数均不含连接头数据，含头，插入损耗加0.3dB，回波损耗少5dB。

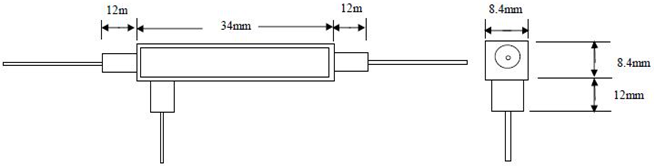

封装尺寸

订货信息

产品名称

1064环形器

端口类型

3=3端口；4=4端口

工作波长

1064=1064nm

光纤类型

1=HI1060

尾纤类型

0=250um裸光纤；1=900um松套管；2=2.0mm松套管；3=3.0松套管

连接头类型

0=FC/UPC；1=FC/APC；2=SC/UPC；3=SC/APC；4=LC/UPC；5=LC/APC
